中速高精密貼片機T8S
| 型 號： | T8S |
| 電路板面積： | 430mm×250mm(mm) |
| 理論速度： | 10000(cph) |
| 重復精度： | ±0.02(mm) |
| 喂料器數量： | MAX62種GFTA-08喂料器 |
| 可貼元器件： | 0201 以上阻容件和30mm 以下IC |
訂購熱線：400-998-9522
詳細介紹
T8S貼裝視頻：
可貼裝0201的高精密貼片機，可一次性貼裝5種IC盤的貼片機
T8S 高精密貼片機
產品特點：
1、采用花崗巖一體化設計制造的高精密運動平臺技術。確保T8貼片機長期使用十年以上，運動精度變化小。同時，一體化的結構還具有抗震能力。

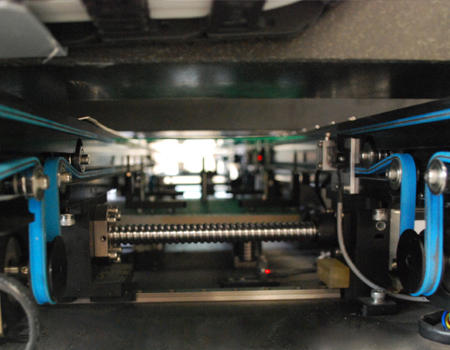

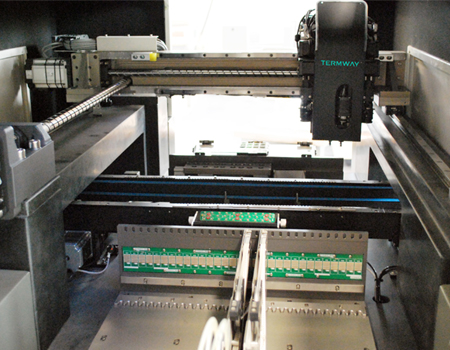

2、高速運動系統，采用原裝進口高精密研磨滾軸絲杠和高精密導軌，確保貼片機長期使用的高精度和穩定性。
3、不停機掃描拍照技術，讓高速識別和貼裝成為現實，視覺貼裝最高速度達到8000CPH.
4、配置SMART送料器，真正的電動智能喂料器。喂料器放置到任何位置，機器都能自動識別，做到真正的即插即用，節省貼片機取料的編程時間。可以節省1/3的編程時間。探針接觸式智能喂料器，讓你更換料更方便。

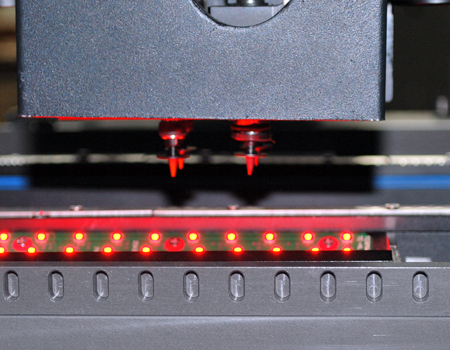

5、視覺系統：采用德國原裝進口的工業數字相機和高品質鏡頭，確保視覺對位的高品質和高精度。
6、智能的電路板傳輸系統。自動調寬和夾板，完成你的自動化智能生產。
7、可配置震動喂料器，IC智能喂料器，實現5種QFP、BGA等IC的貼裝。
8、實際貼裝速度高達6500-8000cph
9、泰姆瑞世界各工廠組建了質量管理系統和環境管理系統，取得國際規格的 ISO9001：2008 和ISO14001：2008認證。
| 貼片頭數量 | 4 組貼片頭 |
| 貼裝面積 | 50mm×50mm～430mm×250mm |
| Z 軸最大移動范圍 | 30mm |
| 實際最大貼片速度 | 6500-8000cph |
| 理論最大貼片速度 | 10000cph |
| 運動系統 | XY軸采用伺服電機驅動器+研磨滾珠絲桿 |
| XY 軸分辨精度 | ±0.001mm |
| 重復貼片精度 | ±0.02mm |
| 對位方式 | 視覺對位 |
| 可以貼裝元器件 | 0201 以上阻容件和30mm 以下IC（30MM以上IC選配） |
| 編程方式 | 數據自動/導入影像學習/鍵盤輸入 |
| 帶式喂料器 | 選配8mm,12mm,16mm,24mm，32mm、44mm電動GF喂料器 |
| 喂料器數量 | MAX62種GFTA-08喂料器； |
| IC 盤數目 | 選配TF-05 電動智能IC供料車 |
| 操作系統 | WINDOWS XP、WIN7 |
| 壓縮空氣 | 80psi（0.5Mpa，氣體流量≥100L/M |
| 電源 | 380v，50Hz，7kw |
| 重量 | 980kg |
| 外形體積 | 1450（L)×1100(W)×1440(H),不含地腳及警燈顯示器等 |
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
