高真空回流焊V3HV
| 型 號： | |
| 焊接面積： | |
| 爐膛高度： | |
| 溫度范圍： | ℃ |
| 冷卻方式： | |
訂購熱線：400-998-9522
詳細介紹
【簡介】
1、V系列高真空回流焊機取自英文VACUUM首寫字母。意為專業的工業級高真空回流焊機。
2、為什么要采用高真空回流焊機？目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接，后來加上氮氣保護，升級為氮氣無鉛回流焊機。但是對一些要求很高的焊接領域，譬如軍工產品、工業級高可靠性產品，就是氮氣保護也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求，要減少焊接材料的空洞和氧化。如何有效降低空洞率，減少焊盤或元件管腳的氧化，高真空回流焊機是一個的選擇。要想達到高焊接質量，采用高真空回流焊機。這是德國、日本、美國等國家SMT焊接的工藝創新。
3、行業應用：V系列高真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇，是軍工企業、研究院所、高校、航空航天等領域研發和生產的選擇。
4、應用領域：主要應用于芯片與基板、管殼與蓋板等的無缺陷焊接和產生無助焊劑焊接，如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。
5、高真空回流爐目前已成為歐美等發達國家軍工企業、航空、航天等制造的選擇，并且已在芯片封裝和電子焊接等領域得到廣泛應用。
【特點】
1、真正的真空環境下的焊接。真空度10-4Pa
2、低活性助焊劑的焊接環境。
3、觸摸屏的操控加上專業的軟件控制，達到好的操作體驗。
4、高達行業40段的可編程溫度控制系統，可以設置工藝曲線。
5、溫度設置采用觸摸式升降，直接手拉曲線，就能設置出更接近焊接材料工藝曲線的工藝。
6、水冷技術，實現快速降溫效果。
7、四組在線測溫功能。實現焊接區域溫度均勻度的準確測量，為工藝調校提供支持。
8、可選擇甲酸、氮氣或者其他惰性氣體，滿足特殊工藝的焊接要求。
9、在線實時工藝視頻攝錄系統。為每一個產品的焊接過程進行視頻錄像，為以后的質量跟蹤反饋提供強有力的證據，同時該功能對焊接工藝的研究和材料的試樣提供數據支持。
10、最高溫度為450℃（更高可選），滿足所有軟釬焊工藝要求。
11、高真空共晶爐爐腔頂蓋配置觀察窗。
12、八項系統安全狀態監控和安全保護設計（焊接件超溫保護、整機溫度安全保護、氣壓保護、水壓保護、安全操作保護、焊接時冷卻水路保護、液位保護、斷電保護）。
【標配】
1、主機一臺
2、工業級觸摸屏控制電腦一臺
3、溫度控制器一套
4、壓力控制器一套
5、閉環式水冷系統一套
6、四路測溫模組一套
7、真空壓力變送器一套
8、惰性氣體或者氮氣控制閥一套
9、水箱一套
10、冷水機一套
【選配】
1. 抗腐蝕膜片泵，真空10mba
2. 旋轉式葉片泵，小于5Pa的真空
3. 渦轉分子泵系統，用于10-3Pa的真空
4. 甲酸性（本機安裝）
5. 元件夾具
6. 110V電源系統
【技術參數】
【二維圖】
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
1、V系列高真空回流焊機取自英文VACUUM首寫字母。意為專業的工業級高真空回流焊機。
2、為什么要采用高真空回流焊機？目前行業主流的焊接工藝都是用烙鐵、波峰焊、回流焊等工具或設備焊接，后來加上氮氣保護，升級為氮氣無鉛回流焊機。但是對一些要求很高的焊接領域，譬如軍工產品、工業級高可靠性產品，就是氮氣保護也達不到產品的可靠性要求。像材料試驗、芯片封裝、電力設備、汽車產品、列車控制、航天、航空系統等對電路高可靠性的焊接要求，要減少焊接材料的空洞和氧化。如何有效降低空洞率，減少焊盤或元件管腳的氧化，高真空回流焊機是一個的選擇。要想達到高焊接質量，采用高真空回流焊機。這是德國、日本、美國等國家SMT焊接的工藝創新。
3、行業應用：V系列高真空回流焊機是R&D、工藝研發、有低至高產能生產的理想選擇，是軍工企業、研究院所、高校、航空航天等領域研發和生產的選擇。
4、應用領域：主要應用于芯片與基板、管殼與蓋板等的無缺陷焊接和產生無助焊劑焊接，如IGBT封裝、焊膏工藝、激光二極管封裝工藝、混合集成電路 封裝、管殼蓋板封裝、MEMS及真空封裝。
5、高真空回流爐目前已成為歐美等發達國家軍工企業、航空、航天等制造的選擇，并且已在芯片封裝和電子焊接等領域得到廣泛應用。
【特點】
1、真正的真空環境下的焊接。真空度10-4Pa
2、低活性助焊劑的焊接環境。
3、觸摸屏的操控加上專業的軟件控制，達到好的操作體驗。
4、高達行業40段的可編程溫度控制系統，可以設置工藝曲線。
5、溫度設置采用觸摸式升降，直接手拉曲線，就能設置出更接近焊接材料工藝曲線的工藝。
6、水冷技術，實現快速降溫效果。
7、四組在線測溫功能。實現焊接區域溫度均勻度的準確測量，為工藝調校提供支持。
8、可選擇甲酸、氮氣或者其他惰性氣體，滿足特殊工藝的焊接要求。
9、在線實時工藝視頻攝錄系統。為每一個產品的焊接過程進行視頻錄像，為以后的質量跟蹤反饋提供強有力的證據，同時該功能對焊接工藝的研究和材料的試樣提供數據支持。
10、最高溫度為450℃（更高可選），滿足所有軟釬焊工藝要求。
11、高真空共晶爐爐腔頂蓋配置觀察窗。
12、八項系統安全狀態監控和安全保護設計（焊接件超溫保護、整機溫度安全保護、氣壓保護、水壓保護、安全操作保護、焊接時冷卻水路保護、液位保護、斷電保護）。
【標配】
1、主機一臺
2、工業級觸摸屏控制電腦一臺
3、溫度控制器一套
4、壓力控制器一套
5、閉環式水冷系統一套
6、四路測溫模組一套
7、真空壓力變送器一套
8、惰性氣體或者氮氣控制閥一套
9、水箱一套
10、冷水機一套
【選配】
1. 抗腐蝕膜片泵，真空10mba
2. 旋轉式葉片泵，小于5Pa的真空
3. 渦轉分子泵系統，用于10-3Pa的真空
4. 甲酸性（本機安裝）
5. 元件夾具
6. 110V電源系統
【技術參數】
| 型號 | V3HV |
| 焊接面積 | ≥300mm*240mm |
| 爐膛高度 | ≥100mm |
| 最高焊接溫度 | ≥450℃ |
| 不充正壓氮氣時極限真空度 | ≤3Pa，工作真空10-200Pa |
| 接口 | 串口/USB口 |
| 加熱方式 | 底部紅外輻射加熱，承片臺采用半導體級碳化硅鍍層石墨平臺 |
| 溫度均勻性 | 有效焊接面積內≤±1% |
| 最大升溫速度 | 120-240℃/min |
| 最大冷卻速度 | 60-120℃/min |
| 焊接孔洞率 | 小于2% |
| 提供正壓模塊 | 可充正壓氮氣，氣壓約0.25-0.3MPa |
| 控制方式 | 40段溫度控制+真空壓力控制 |
| 溫度曲線 | 可存儲若干條40段的溫度曲線 |
| 電壓 | 220V 25-50A |
| 額定功率 | 9KW |
|
實際功率 |
6KW（不選真空泵） |
| 8KW（配制分子泵） | |
| 外形尺寸 | 900*1100*1300mm |
| 重量 | 340KG |

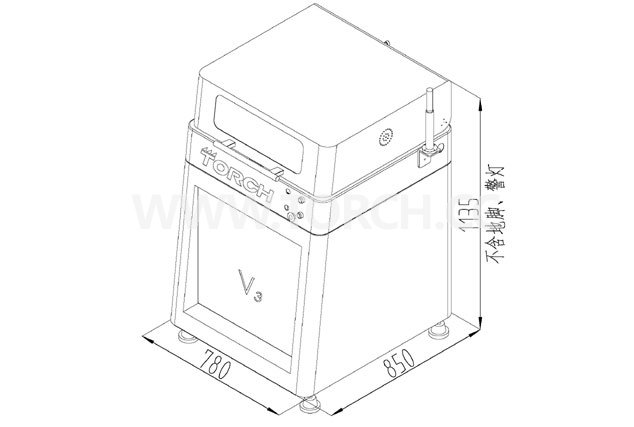

【二維圖】
注意：如果產品升級恕不另行通知，網站及資料會同步升級，并以實物為準！
