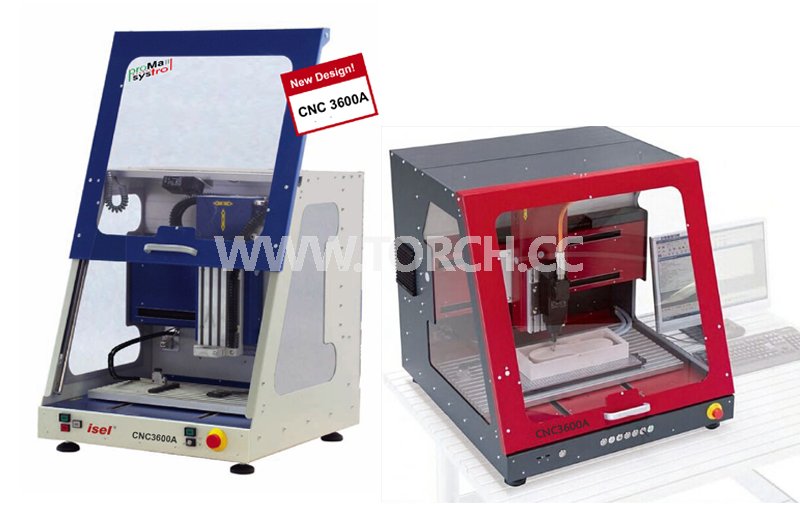

德國PROMA CNC3600全自動PCB雕刻機主要技術參數見下表：
1、最小線徑：4mil（0.1 mm）
2、導線寬度:0.15mm
3、最小絕緣間距：0.15
4、重復精度：0.015mm
5、鉆孔最小孔徑：0.15mm
6、傳動分辨率小于等于1um
7、加工幅度：300*400*100mm
8、主軸轉速：10000-100000RPM無極可調
9、主軸功率：150W
10、全自動換刀，18把刀頭，3mm-3.175mm的刀柄
11、鉆孔能力：達到150次/分鐘；
12、傳動方式：精密絲桿配合高精度步進電機的三軸伺服控制器，步近電機、氣動刀具夾頭，帶機罩。
13、平整度補償：保證線路板的平整度，進而保證雕刻精度
14、照明裝置：自帶照明裝置，更方便觀察雕刻過程。
15、吸塵機構：專業的吸塵裝置，保證機內清潔度，從而方便觀察雕刻精度和過程，可以和真空吸附工作臺配合使用。
16、軟件：專業全自動換刀軟件
17、攝像頭定位系統：帶定位靶標識別功能，可識別圓形靶標直徑：0.1mm - 0.6mm，實時觀測銑制，鉆孔狀況；自動識別靶標，快速重新定位。
18、操作系統：win7/64bit EN
19、內存最小配置：512MB
20、手持式放大鏡：放大倍數40倍，帶毫米刻度和照明
21、專用氣壓縮機：帶30升氣罐，最高輸出壓力8 bar，流量 100升/分鐘
注：用戶有何特殊要求可協商。
