【備 注】：
技術參數:
|
溫區構成 |
8溫區 16加熱 2冷卻 |
|
加熱區長度 |
2900mm |
|
溫控范圍 |
室溫-360℃ |
|
溫控精度 |
±1℃ |
|
三點溫差 |
±2℃ |
|
升溫時間 |
≤20min |
|
冷卻方式 |
強制冷風（水冷卻可選） |
|
PCB尺寸 |
50-400mm；非標準型可定做(Max 500mm) |
|
PCB傳輸高度 |
900±20mm |
|
傳送方式 |
鏈軌及網帶傳送 |
|
傳送方向 |
L→R（R→L可選） |
|
傳送速度 |
0-1800mm/min |
|
鏈軌調寬范圍 |
50-400mm；非標準型可定做 |
|
網帶寬度 |
520mm |
|
停電保護 |
UPS for Conveyor & PC |
|
電源 |
AC三相 380V 50Hz |
|
異常報警 |
溫度異常報警 |
|
正常/啟動功率 |
11/55 kw |
|
機身尺寸mm |
5000*1200*1450MM |
|
凈量 |
1830kg |
|
氮?dú)獗Ｗo(hù)裝置 |
標配（氧氣分析儀另選） |
|
氧氣濃度 |
400-1000/PPM |
|
耗氮量 |
20-30m3/h |
R系列主要部件配置清單:
|
控制系統 |
西門子CPV, SIMA溫控模塊；(也可選配同志科技自主研發控制系統) |
|
軟件 |
同志科技自主研發 |
|
電腦 |
惠普或聯想P4以上配置，15英寸液晶顯示器 |
|
空開 |
法國施耐徳 |
|
固態繼電器 |
臺灣陽明；（韓國德科可選） |
|
中間繼電器 |
日本歐姆龍 |
|
保險 |
正泰 |
|
單項空開 |
法國施耐徳 |
|
運輸馬達 |
日本松下 |
|
循環馬達 |
臺灣三越 |
|
加熱器 |
臺灣隆興，質保10萬小時 |
|
運輸馬達 |
韓國SPG |
|
UPS |
臺灣山特 |
|
變頻器 |
臺灣臺達 |
|
電線 |
高溫國標線 |
|
測溫傳感器及接頭 |
美國OMEGA |

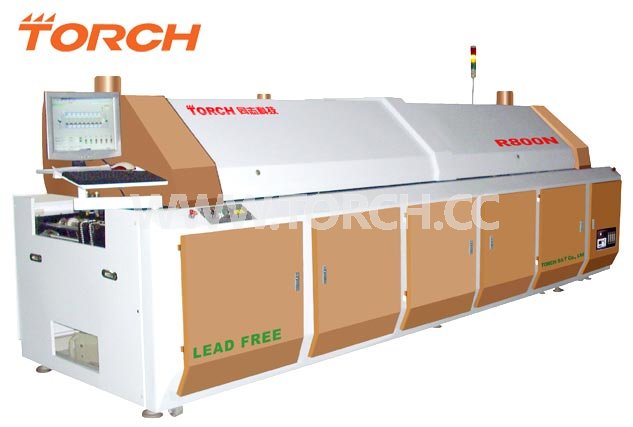

R系列回流焊特有之處:
■ 先進的加熱系統
加熱方式，溫度均勻，熱補償性好，效率高，省電，加溫速度快，特別適合大BGA及CSP等元件的焊接。
風輪設計，保證風壓穩定。
各溫區采用強制獨立循環，獨立控制，上下加熱方式，使?fàn)t腔溫度準確、均勻，熱容量大。
爐體上蓋采用電動馬達頂升，安全，方便清潔保養。
溫度超差、PCB板自動跟蹤系統（掉板檢測）及風機異常報警功能，故障診斷、聲光報警。
升溫迅速，從室溫到工作溫度≤20min。
進口耐高溫、高速、抗干擾馬達,運風平穩，震動小，噪音小。
■ 安全平穩的運輸系統
鏈條、網帶同步等速并行運輸，電腦閉環控制，精度可達±1.5%。
導軌為鋁合金，高強度高硬度，變形小精度高。
自動加油由電腦控制，使運輸平穩可靠，延長鏈條及導軌的使用壽命。
■ 鮮風補給系統
各區均勻補給鮮風，保持風壓穩定，熱容量大，補償效率高。
■ 氮?dú)?松香回收管理系統
低耗氮?dú)獗Ｗo(hù)系統，快速抽氧充氮。
強制氮?dú)?助焊劑流向及流量監控，氮?dú)饪擅芊饣厥昭h(huán)使用，節省耗材成本。
助焊劑過濾網抽屜式設計，可隨意抽出清洗。
■ 強制冷卻系統
冷卻區冷卻速度6-8℃/sec，錫點圓滑光亮，PCB板在出口時溫度＜70℃
■ 強大的程式軟件控制系統
延時開關保護功能，停機均勻降溫，防止因不均勻降溫而產生傳輸部件變形。
斷電保護功能，保證斷電后PCB板正常輸出而不致?lián)p壞。
PCB板在線記數功能。
對各溫區分別進行獨立的PID控制，可對PCB板在線測溫，并隨時對數據曲線進行分析、調用和打印
傳輸系統為電腦閉環控制，傳輸速度、風機速度為電腦無級調速。
自動監測、顯示設備工作狀況，測試設備各接口。
■ 四重保護系統
可靠的漏電保護：采用正泰漏電保護器，確保操作人員及控制系統的安全；
自動延時保護系統：內置UPS，確�？刂葡到y(tǒng)和被焊接PCB板在突然斷電時不受損壞；
高溫開蓋保護：超溫時機器外殼和爐腔可迅速打開，確保設備和PCB板不受損壞；
聲光報警功能：機器故障自動報警顯示，故障記錄可存儲，方便維修維護。
|
